设备可精准模拟被测件各类实际运行工况，开展稳态/动态性能、耐久度等全维度测试，精准测量扭矩、转速、效率、温升等关键参数。电机测试台可提前排查潜在设计缺陷与性能短板，规避安全风险与经济损失，缩短研发周期，提升测试精度。

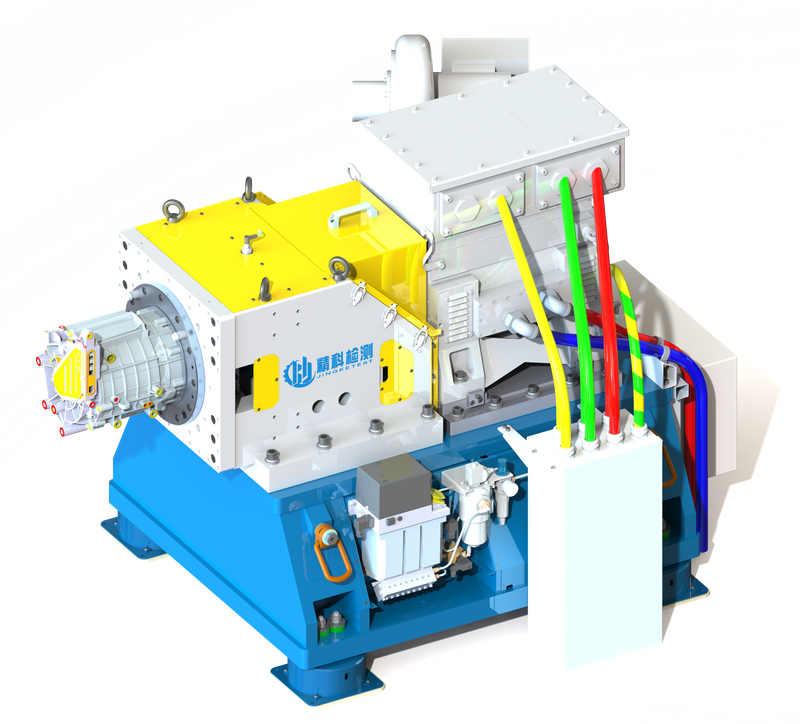

JKT 电机测试台搭载精密可靠的机械系统、高动态稳定控制系统与功能完备的软件套件。无论被测电机参数规格如何，均可在 JKT 匹配适配的测试台设备。
根据应用领域、被测对象的不同，电机测试台规格差异较大。
我们将其分为高速大功率电机测试台、高速小功率电机测试台两类。
我司产品包含直驱式测功机，以及配套齿轮箱的测功机两种类型。
客户可定制齿轮箱并装配于测功机输出端，满足多轴联动或更高转速的测试需求。
高速大功率测功机
Type | nmax(rpm) | Tr(N.m) | Pr(kW ) | nr(rpm ) | n2（r/min ） | pMax(kW)@nMax | Cooling |
HMD-A173-15 | 15000 | 430 | 173 | 3840 | 13300 | 155 | Fluid |
HMD-B250-16 | 16000 | 500 | 250 | 4773 | 14870 | 230 | Fan |
HMD-B400-20 | 20000 | 500 | 400 | 7640 | 20000 | 400 | Fluid |
HMD-B500-20 | 20000 | 1000 | 500 | 4775 | 20000 | 500 | Fluid |
HMD-B500-25 | 25000 | 500 | 400 | 7640 | 25000 | 400 | Fluid |
HMD-B600-25 | 25000 | 600 | 500 | 7958 | 25000 | 500 | Fluid |
HMD-B500-30 | 30000 | 500 | 400 | 7640 | 30000 | 400 | Fluid |
HMD-B600-30 | 30000 | 600 | 600 | 9550 | 30000 | 600 | Fluid |
HMD-B400-36 | 36000 | 400 | 400 | 9550 | 36000 | 300 | Fluid |
HMD-C300-12 | 12000 | 1200 | 300 | 2387.5 | 12000 | 300 | Fan |
HMD-C300-10 | 10000 | 2000 | 300 | 1432.5 | 7500 | 220 | Fan |
HMD-C350-09 | 8000 | 3000 | 350 | 1114 | 7000 | 300 | Fan |
HMD-C350-07 | 7000 | 2000 | 350 | 1671 | 6000 | 300 | Fan |
HMD-C500-06 | 6000 | 6000 | 500 | 795.8 | 3500 | 400 | Fan |
JKT 可根据客户需求提供定制化产品。
高速小功率测功机
Type | nmax(rpm) | Tr(N.m) | Pr(kW ) | nr(rpm ) | n2（r/min ） | pMax(kW)@nMax | Cooling |
HLED-A1-W | 100000 | 1.5 | 10 | 63666 | 100000 | 10 | Fluid |
HLED-E1-W | 65000 | 6 | 16.5 | 26262.5 | 65000 | 16.5 | Fluid |
HLED-E2-W | 60000 | 14 | 40 | 27285.7 | 60000 | 40 | Fluid |
HLED-G1-W | 40000 | 1.8 | 6 | 32000 | 40000 | 6 | Fluid |
HLED-H1-W | 30000 | 6 | 15 | 23875 | 30000 | 15 | Fluid |
HLED-H2-W | 30000 | 30 | 60 | 19100 | 30000 | 63 | Fluid |
HLED-I1-W | 25000 | 36 | 56.5 | 14988 | 25000 | 56.5 | Fluid |
HLED-I2-F | 24000 | 3.5 | 4.8 | 13000 | 16000 | 2 | Fan |
HLED-I3-F | 24000 | 5 | 6.5 | 12000 | 18000 | 3 | Fan |
HLED-I4-W | 24000 | 7 | 9 | 12000 | 24000 | 8 | Fluid |
HLED-I5-W | 24000 | 20 | 12 | 5500 | 15000 | 7 | Fluid |
HLED-I6-F | 20000 | 10 | 4.8 | 4584 | 20000 | 4.8 | Fan |
HLED-I7-W | 20000 | 14 | 6.7 | 4570 | 15850 | 4 | Fluid |
HLED-I8-W | 20000 | 30 | 20 | 6366 | 20000 | 20 | Fluid |
HLED-I9-W | 20000 | 60 | 31 | 5000 | 20000 | 31 | Fluid |
HLED-I10-W | 20000 | 20 | 42 | 20000 | 20000 | 42 | Fluid |
HLED-J1-F | 18000 | 37 | 14 | 3614 | 18000 | 14 | Fan |
HLED-J2-F | 15000 | 49 | 30.5 | 6000 | 9500 | 20.0 | Fan |
HLED-J3-F | 15600 | 74 | 30 | 3900 | 15600 | 30 | Fan |
HLED-J4-F | 12000 | 100 | 31 | 2960 | 8000 | 15 | Fan |
JKT可根据客户要求提供定制产品。
功率扭矩特性测试
温升测试
稳态工况测试
控制策略设计与验证测试
最高转速测试
回馈制动能量测试
电机外特性测试
电机与控制器动力总成开发匹配优化测试校准测试
标定测试
效率 MAP 图谱测试
加速响应测试
扭矩响应测试
稳态循环加载耐久测试
堵转测试
扭矩测量控制精度：±0.05% FS
转速传感器脉冲分辨率：1024/600ppr
扭矩控制精度：±(0.5~1)% FS
转速控制精度：±(0.01~0.05)% FS
测功机空载最大振动值（RSM）：≤2mm/s
轴承支撑温升：≤35℃
轴承支撑空载最大振动值（RSM）：≤2mm/s
数据采集卡采样频率：1kHz
电流测量通道：4/6 路
电压测量通道：4/6 路
功率分析仪测量精度：±0.05%
温度传感器量程：-50℃~200℃
温度传感器测量等级：A 级
振动传感器量程：0~20mm/s
该测试台用于电动汽车（EV）各类电机测试，例如驱动电机、电控悬架驱动电机、油泵电机等。
主要测试内容：
效率 MAP 图谱测试
外特性测试
扭矩测试
转速测试
温升测试
过载测试
稳态工况测试
最高转速测试
温变环境耐久测试
CLTC/WLTC 循环工况测试
用户自定义循环工况测试
回馈制动能量测试
控制器标定测试
道路负荷模拟测试
加速响应测试
扭矩响应测试
堵转测试
测功机与机械系统：选用高动态异步或同步电机作为测功机，配套高速传动轴系统与精密可靠机械零部件。
变频器：采用四象限变频器，对测功机进行动态、稳态控制，可实现转速、扭矩调控，支持测功机工作在电动或发电两种模式。
电池模拟电源或双向直流电源：模拟车载动力电池，为电机控制器 MCU 与被测电机供电。
功率分析仪及移动机柜：采用高精度功率分析仪，用于测量电机及控制器的电流、电压、效率、谐波等参数；同时可同步采集扭矩、转速信号，用于计算电机机械效率。
MCU 低压供电电源：为电机控制器提供可调低压供电。
被测件冷却系统：为电驱动桥、电驱动总成供给冷却介质；针对油冷、水冷被测件，可配套油冷、水冷系统。冷却系统温度、压力、流量参数全可调，水冷系统可采用乙二醇作为冷却介质。
高低温环境舱：为被测件提供可控高低温、湿度模拟运行环境。
自动化测控系统：整套电机测试台的总控与工况监控单元。
300kW 16000rpm 500N.m 带环境舱电动汽车电机测试台
400kW 10000rpm 2000N.m 电动汽车电机测试台
20kW 20000rpm 30N.m 电动汽车悬架驱动电机测试台
为提升电动汽车整车性能，驱动电机最高转速持续提升。
针对转速超 25000rpm 的被测件特性，JKT 开发了系列高速电机测试台，设备采用多项创新设计：
转轴系统加工、装配精度提升
转轴系统动平衡等级提升
轴承阻尼减震设计技术应用
对台架底座、转轴系统开展振动激励分析，优化底座与转轴结构，实现低空载振动特性
被测电机断轴保护设计，可有效防止被测电机断轴时损坏测试台
专用隔振、润滑结构设计，测试台可承受被测电机强振动冲击而不发生损坏
400kW 25000rpm 500N.m 电动汽车电机测试台
