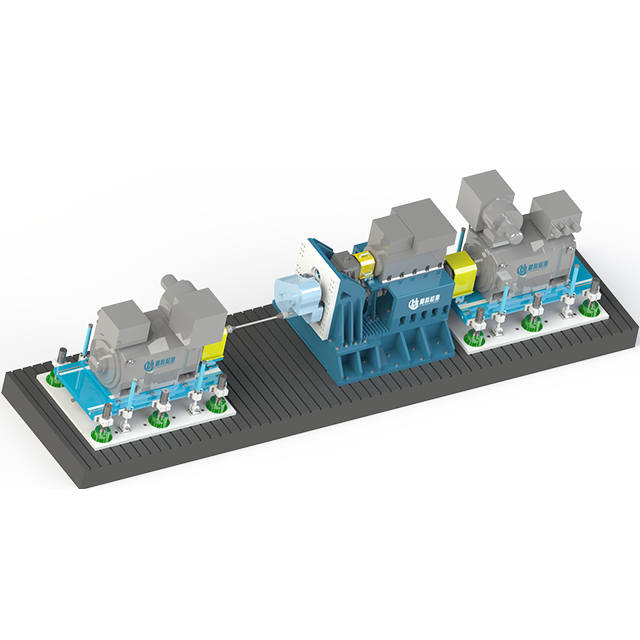

JKT 变速箱测试台可满足各类车用变速箱的测试需求，能够精准模拟车辆实际行驶工况与被测件各类真实运行条件。设备支持稳态/动态性能、耐久、NVH、传动效率、换挡性能、极端环境可靠性耐久等全维度综合测试；可精准采集扭矩、转速、效率、温升等关键参数，提前排查设计缺陷与性能瓶颈，规避安全隐患与经济损失，提升测试精度。
JKT 变速箱与减速器测试台搭载精密可靠机械系统、高动态稳定控制系统及功能完备的软件套件。
JKT 可为客户提供横置、纵置两类变速箱测试台，适配乘用车、商用车、重型卡车、工程越野机械等各类车型。横置变速箱测试台轮心距尺寸极小，适用于纯电、混动车型紧凑型减速器测试。针对同轴减速器与常规减速器的结构差异，JKT 开发了可兼容同轴减速器、普通减速器两用的测试台。
根据变速箱或减速器类型的不同，我们可提供不同规格的驱动电机与负载电机。横置变速箱测试台所配备的驱动电机结构紧凑，一般采用小型高速永磁同步电机。
横置变速箱/减速器测试台驱动电机参数：
Type | nmax (rpm) | Tr (N.m) | Pr (kW) | nr (rpm) | n2 (rpm) | Pmax (kW) @ nmax | Cooling |
|---|---|---|---|---|---|---|---|
HMD-A250-10 | 10000 | 400 | 250 | 5968.7 | 10000 | 250 | Fluid |
HMD-B300-16 | 16000 | 400 | 300 | 7162.5 | 16000 | 300 | Fluid |
HMD-B400-20 | 20000 | 500 | 400 | 7640 | 20000 | 400 | Fluid |
HMD-B500-20 | 20000 | 1000 | 500 | 4775 | 20000 | 500 | Fluid |
HMD-B500-25 | 25000 | 500 | 400 | 7640 | 25000 | 400 | Fluid |
纵置变速箱/减速器测试台驱动电机参数：
Type | nmax (rpm) | Tr (N.m) | Pr (kW) | nr (rpm) | n2 (rpm) | Pmax (kW) @ nmax | Cooling |
|---|---|---|---|---|---|---|---|
HMD-A250-10 | 10000 | 800 | 250 | 2984 | 10000 | 250 | Fan |
HMD-B500-20 | 20000 | 1000 | 500 | 4775 | 20000 | 500 | Fluid |
HMD-C400-12 | 12000 | 1200 | 400 | 3183 | 12000 | 300 | Fan |
HMD-C400-10 | 10000 | 2000 | 400 | 1910 | 7500 | 300 | Fan |
HMD-C350-09 | 8000 | 3000 | 350 | 1114 | 7000 | 300 | Fan |
HMD-C350-07 | 7000 | 2000 | 350 | 1671 | 6000 | 300 | Fan |
变速箱/减速器测试台负载电机参数：
Type | nmax (rpm) | Tr (N.m) | Pr (kW) | nr (rpm) | n2 (rpm) | Pmax (kW) @ nmax | Cooling |
|---|---|---|---|---|---|---|---|
LMD-A300-03 | 3000 | 3000 | 300 | 955 | 3000 | 300 | Fan |
LMD-B500-20 | 3000 | 4000 | 300 | 800 | 3000 | 300 | Fan |
LMD-C300-12 | 3000 | 5000 | 400 | 761 | 3000 | 400 | Fan |
LMD-C300-10 | 3000 | 6000 | 500 | 796 | 3000 | 500 | Fan |
LMD-C350-09 | 3000 | 10000 | 500 | 477.5 | 2000 | 400 | Fan |
LMD-C350-07 | 2000 | 15000 | 500 | 318 | 1500 | 400 | Fan |
LMD-C350-07 | 1500 | 20000 | 600 | 286.5 | 1000 | 400 | Fan |
备注：变速箱、减速器测试台可按需选配高低温环境舱。
JKT 可根据客户需求提供定制化设备方案。
扭矩测量控制精度：±0.05% FS
转速传感器脉冲分辨率：1024/600ppr
扭矩控制精度：±(0.5~1)% FS
转速控制精度：±(0.01~0.05)% FS
测功机空载最大振动速度（RSM）：≤2mm/s
轴承支撑温升：≤35℃
轴承支撑空载最大振动速度（RSM）：≤2mm/s
数据采集卡采样频率：1kHz
电流测量通道：4/6
电压测量通道：4/6
功率分析仪测量精度：±0.05%
温度传感器量程：-50℃~200℃
温度传感器精度等级：A 级
振动传感器量程：0~20mm/s
该系列测试台用于商用车、乘用车减速器及变速箱性能检测。。
主要测试项目：
效率测试
扭矩测试
转速测试
差速器性能测试
温升测试
过载测试
稳态工况测试
最高转速测试
高低温环境耐久测试
CLTC/WLTC 循环工况测试
用户自定义循环工况测试
控制器标定测试
道路负荷模拟测试
加速响应测试
扭矩响应测试
NVH 噪声振动测试（选配）
测功机与机械系统：采用高动态同步电机作为驱动电机，两台异步电机作为负载电机；配套高速传动轴系统与高精度耐用机械零部件。各负载单元可沿轴向、高度方向位移调节。
变频器：采用四象限变频器，对测功机进行动态、稳态闭环控制，可精准调控转速、扭矩，支持测功机运行于电动拖动或发电回馈两种模式。
MCU 低压供电电源：为电机控制器提供可调低压供电。
被测件冷却系统：为被测电机、控制器供给冷却介质。针对油冷型被测件可配套油冷系统，冷却系统温度、压力、流量参数全部可调。
高低温环境舱：为被测件提供可控温湿度的模拟运行环境。
自动化测控系统：整套电机测试台的总控与工况监控单元。
高速变速箱测试台
驱动电机：400kW 500N.m 25000rpm
负载电机：400kW 5000N.m 3000rpm
高速同轴变速箱测试台
驱动电机：400kW 500N.m 25000rpm
负载电机：400kW 5000N.m 3000rpm
JKT 专为混动变速箱设计测试台，设备包含两台高速输入测功机、两台轮边负载电机。高速输入测功单元支持高度、径向水平调节，轮边负载电机单元支持轴向、高度调节。
混动动力总成试验台
驱动电机：300kW 500N.m 20000rpm
负载电机：250kW 3000N.m 3000rpm
JJKT 开发一款专用测试台，可兼容测试混动变速器、常规减速器以及同轴减速器。 该测试台配备两台高速输入测功机与两台轮边负载电机。高速输入测功机组支持高度调节与水平径向调节；轮边负载电机单元支持轴向与高度调节。 其中一台高速输入测功机连接空心输出轴高速齿轮箱，用于实现轮边负载电机与同轴减速器输出端的对接。
驱动电机 1：300kW 500N.m 20000rpm
驱动电机 2：400kW 1000N.m 16000rpm
负载电机：400kW 5000N.m 3000rpm
